老中（老挝中国）东岩炼油EP3D三维管道设计项目

老中（老挝中国）东岩炼油EP3D三维管道设计项目

       北京高佳科技有限公司的EasyPlant 3D（简称：EP3D“易工厂”）系列软件，是以工艺管道为主，集土建、设备、工艺、管道、暖通、桥架、三维支吊架等设计、施工一体化三维设计和数字化交付的专用软件系统！
        EP3D系列软件，是目前中国第一家、也是唯一的一家，数据级三维设计系列软件！软件功能强大，易学易用，为中国工业设计2025工具软件普及和中华民族软件崛起而努力奋斗！


       老中（老挝中国）东岩炼油项目为老中联合在万象投资建设和经营的成品油精制生产项目，计划总投资额约12亿元人民币，主要的生产装置为：30万吨的汽油重整装置，50万吨的柴油加氢精制装置、5000吨的硫磺回收和纯苯抽提装置以及附属的公用工程装置；使用国际上成熟的重整和加氢工艺生产符合国际标准的石化产品，主要为91#汽油、95#汽油、0#柴油以及液化气、纯苯、硫磺等副产品。该项目是云南建投集团主动融入和服务国家战略，深入践行“一带一路”建设，扩大国际产能合作的又一成果。

项目主要装置：50万吨柴油加氢及5000吨硫磺回收

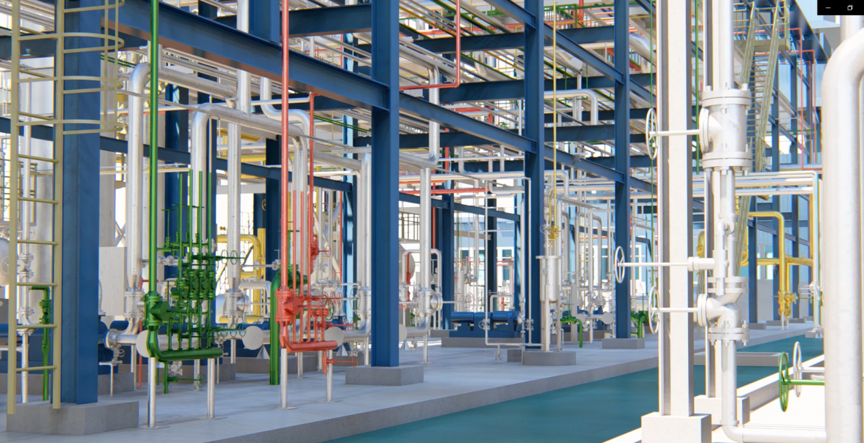

全专业三维模型（包括：管道、支架、建筑、暖通、桥架）


阀组局部设计效果

泵区局部设计效果


      北京高佳科技有限公司为该项目建设单位云南建投第二建设有限公司，提供全面的三维设计模型及施工图设计工具EP3D EPC软件，指导现场施工。双方密切配合，有效的提高了现场工作效率。
一、完成了二维到三维工厂的转化工作，全场三维化建模，包括：建筑、设备、工艺管道、支吊架、桥架等专业，对于现场施工组织、工序安排提供直观效果；
二、使用高佳EP3D提供的二次设计软件，进行二次设计，自动输出符合国际标准的预制设计图纸代替原有粗糙的预制加工图纸，更加利于施工；
三、提供了多种施工中必备的材料统计数据（如：寸径表、管道综合材料表、管线表、管线焊口统计表、支吊架统计表等），提高施工效率，使工程进度缩短16天。

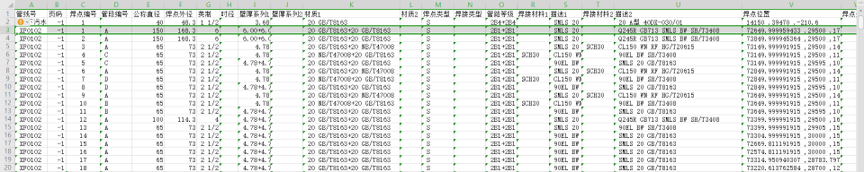

焊口表

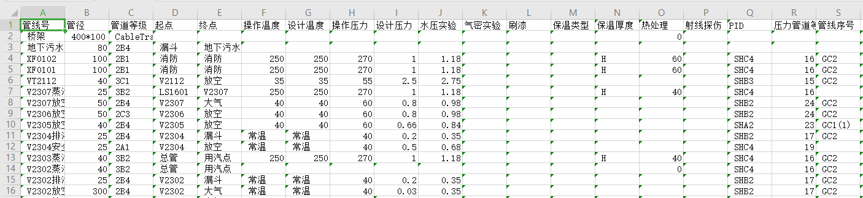

管线表

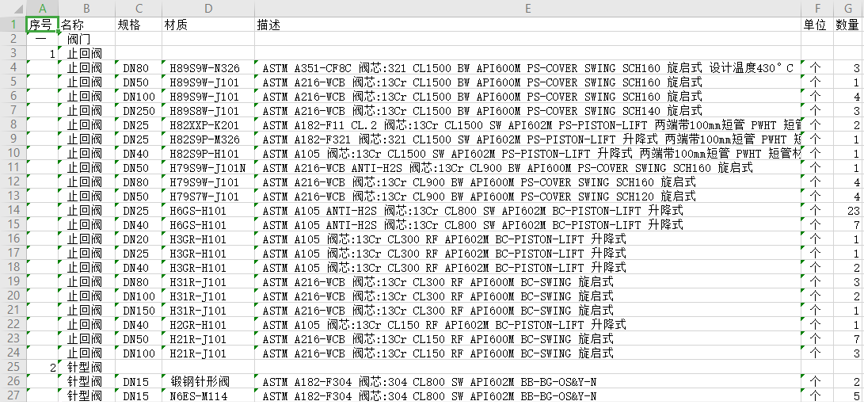

综合材料表

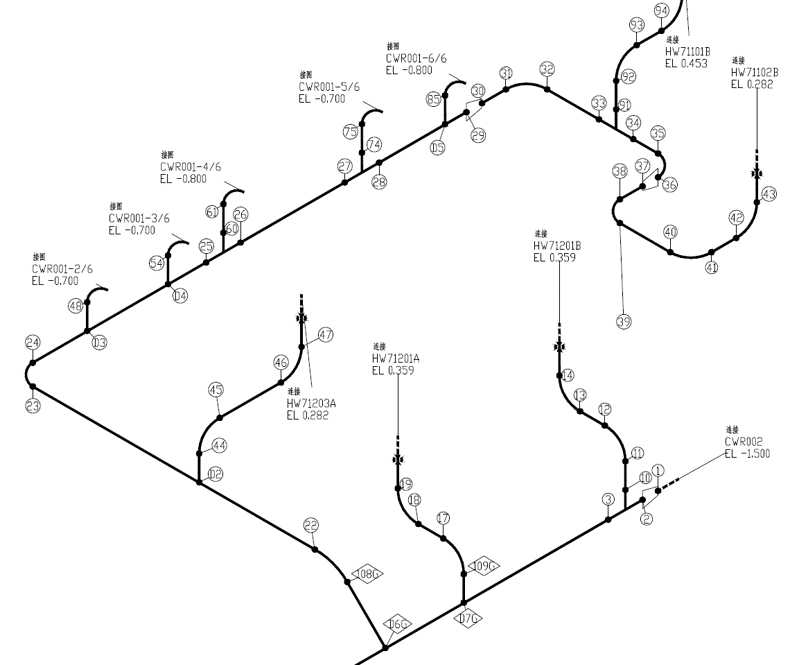

试压图纸焊口自动编号、自动标注

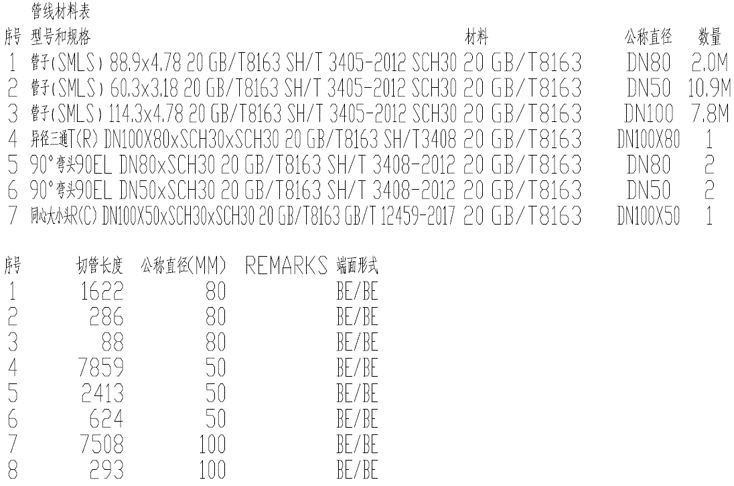

自动生成满足施工预制要求的材料表、切管表


        EP3D Easy Plant “易工厂”三维工厂设计软件，是由国内最优秀的开发、测试团队，为解决工业设计领域三维设计软件普遍设计效率不高，数据库维护量大，数字化移交环境复杂，所开发的。易工厂三维工厂设计软件系列，具有高度的可扩展性，软件操作灵活、简单易用，针对数字化移交提供完整的数据支撑。数字化模型完全的开放性、为智慧化工厂提供了最便捷的数据共享软件输出。
