概述：
EP3D EasyPlant P&ID软件是高佳公司2021年推出的工艺自控流程图设计软件，软件包含PID绘图符号库、参数库管理，自动生成基于表格模板的管线表、材料表以及自定义表格模板功能，并与EP3D EasyPlant Piping软件数据统一，实现PID与三维模型一致性检查的功能。
PID流程图包含装置全部的设备、仪表、管道和其他公用工程设置，使用EP3D EasyPlant P&ID软件绘制PID流程图的绘制流程如下图：

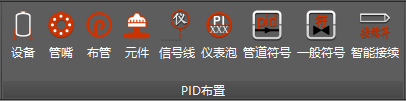

建模使用菜单：
主要特点：
1、基于数据存储，以数据库为驱动；
2、基于规则定义图形并进行分类；
3、可为数字化移交和数字化管理提供数据支撑。
4、PID图编号：用户定义PID编号规则，创建图纸后自动生成图纸编号，并支持连续编号；
5、图签定义：自定义图签输出项和图签位置；
6、定义自动标注计算区域：绘制设备和管道，自动生成标注，自动计算标注位置。
7、设备和管嘴布置：
（1）软件包含PID绘制常用设备库；
（2）布置流程：先布置设备大概位置，调整设备几何参数，再对设备位置进行精确定位；
（3）设备布置结束后，再插入管嘴。
（4）管嘴没有特殊要求无需布置，开启自动加管嘴功能，管线和设备连接会自动创建管嘴，管嘴属性随管线。
8、特殊符号与管道有连接关系或者与图纸有关的符号。软件支持手动插入接续符、也可以一键自动生成接续符。
9、PID绘制中如果使用到特殊元件或设备，软件支持用户自定义补充。
10、图纸标注：软件标注分为自动标注和手动标注两种方式。
基础编辑功能：
PID模型编辑功能同piping一致，需要使用EP3D软件命令进行操作:
1、对象编辑：修改归属、移动、复制、删除、旋转、镜像、拉伸；
2、模型编辑：等级修改、流向修改、管径修改、节点修改、节点拷贝；
3、剖口符增加：管线交叉会自动断开，断开规则在项目设置里；
特殊情况也可以手动增加剖口符，使用菜单命令：
4、二维图转PID：此功能相当于piping模块中的“导入solid”功能，可以导入设备、仪表和普通符号，要选中对应节点导入图形。
