小编本次将为各位小伙伴们带来CAD制图、工艺流程图等画法的相关内容，毕竟这些知识是学习EP3D三维工厂设计软件的基础。欢迎各位分享学习，提高绘图技术！
设备的画法与标注
设备的画法与方案流程图基本相同。
与方案流程图不同的是：对于两个或两个以上的相同设备一般应全部画出。
每个工艺设备都应编写设备位号并注写设备名称。与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统时，可以只画出一个系统的流程，其他系统用双点画线的方框表示，在框内注明系统名称及其编号。

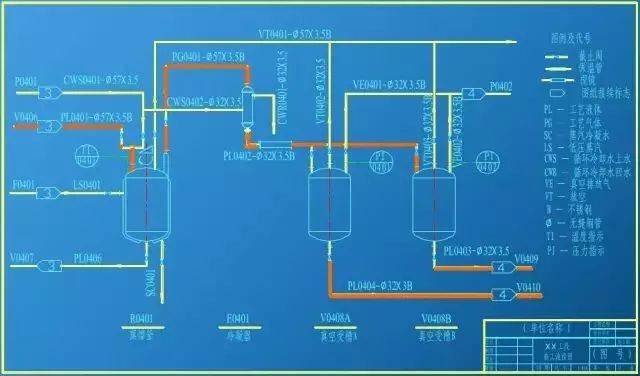

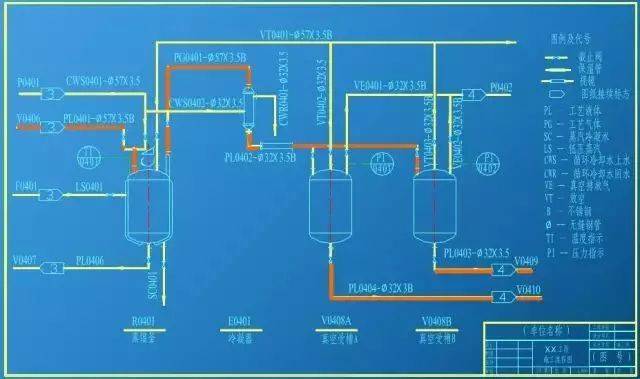

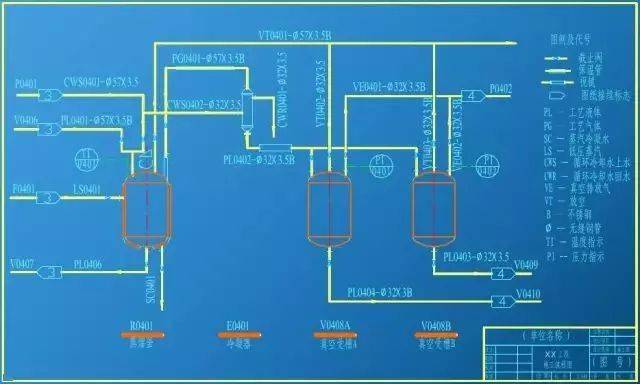

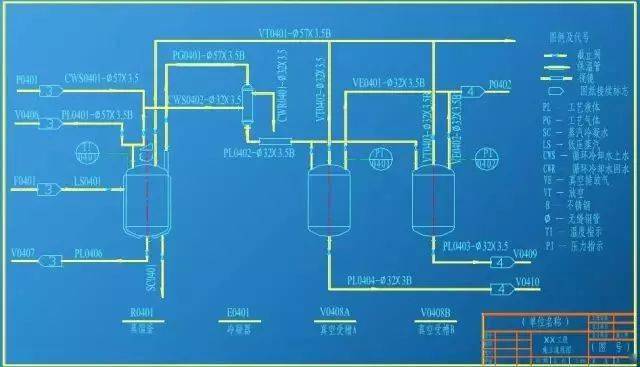

管道流程线的画法及标注
管道流程线上应用箭头表示物料的流向。
图中的管道与其他图纸有关时，应将其端点绘制在图的左方或右方，并用空心箭头标出物料的流向（进或出），在空心箭头内注明与其相关图纸的图号或序号，在其上方注明来或去的设备位号或管道号或仪表位号。
每条管道都要标注管道代号。横向管道的管道代号注写在管道线的上方;竖向管道则注写在管道线左侧，字头向左。

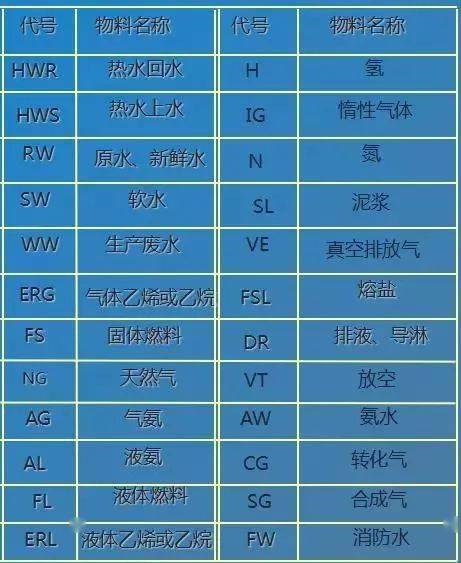

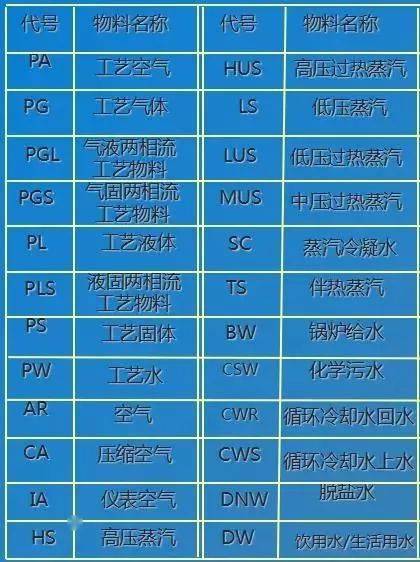

物料代号

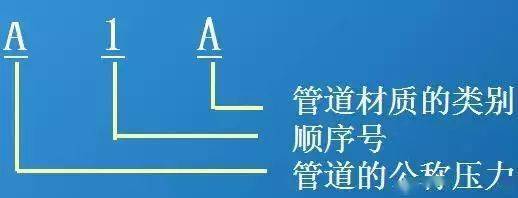

管道等级
管道材质类别

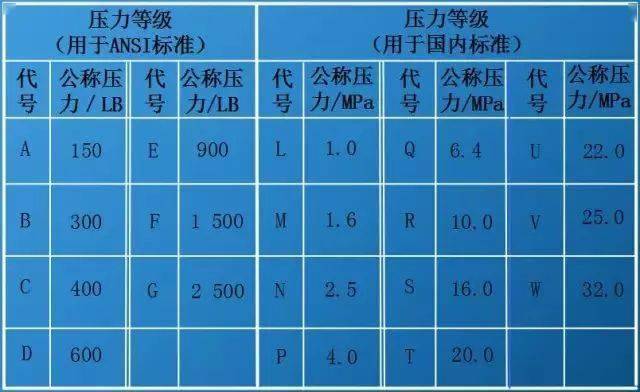

管道公称压力等级

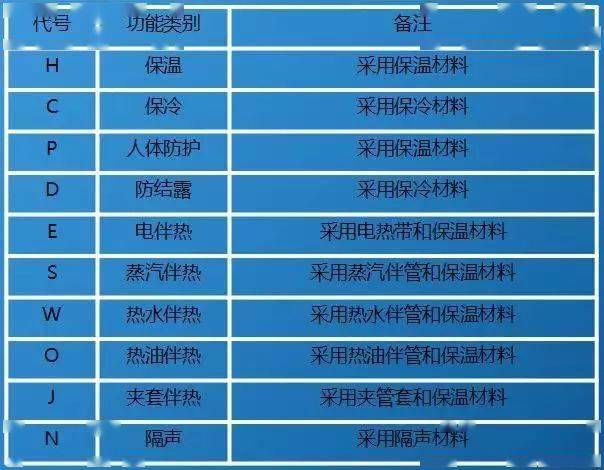

隔热及隔声代号
阀门等管件的画法与标注
管道上的管道附件有阀门、管接头、异径管接头、弯头、三通、四通、法兰、盲板等。这些管件可以使管道改换方向、变化口径，可以连通和分流以及调节和切换管道中的流体。
|
Gate valve闸阀 |
|
|
Butterfly valve or damper 蝶阀或节气闸 |
|
|
Globe valve 球形阀 |
|
|
Ball valve球阀 |
|
|
Check valve止回阀 |
|
|
Hand controlvalve手动控制阀 |
|
|
Stop check valve 断流止回阀 |
|
|
Needle valve针阀 |
|
|
Slide valve滑阀 |
|
|
Plug valve阻塞 阀 |
|
Ram valve冲击阀 |
|
|
Blowdown valve吹扫阀 |
|
|
Diaphragm valve薄膜阀 |
|
|
|
Angle valve角阀 |
|
|
Three way valve三通阀 |
|
Four way valve四通阀 |
|
|
Disc valve隔膜阀 |
|
|
silencer消音器 |
|
|
filter过滤器 |
|
|
Open drain敞口排放 |
|
Closed drain funnel 密闭排放漏斗 |
|
|
Open funnel敞口漏斗 |
|
|
Pipe size reduction 管径尺寸缩小 |
|
|
|
Pipe specification limit管线规格界限 |
|
Strainghtening vane 矫正器具 |
|
|
|
Spectacle blind install donut in line管道上安装 的开位置肓板 |
|
|
Spectacle blind install donut in line管道上安装 的关位置肓板 |
|
Flame arrester 防火装置 |
|
|
Hose connection软管连接 |
|
|
Temporary strainer 临时过滤器 |
|
Basket strainer 篮式过滤器 |
|
|
Y-type strainer Y型过滤器 |
|
|
Expansion joint 膨胀接合处 |
|
|
|
Hamer Blind肓板 |
|
|
Sample Connection 取样连接 |
|
Steam Trap 蒸汽汽水阀 |
|
|
Piping Engineered Item管道工程单位 |
|
|
|
Steam Desuperheater 蒸汽减温器 |
|
|
Vortex breaker 涡流断路器 |
|
Grade 平面 |
|
Y-type strainer Y型过滤器 |
|
|
Expansion joint 膨胀接合处 |
|
|
|
Hamer Blind肓板 |
|
|
Sample Connection 取样连接 |
|
Steam Trap 蒸汽汽水阀 |
|
|
Piping Engineered Item管道工程单位 |
|
|
|
Steam Desuperheater 蒸汽减温器 |
|
|
Vortex breaker 涡流断路器 |
|
Grade 平面 |
|
Y-type strainer Y型过滤器 |
|
|
Expansion joint 膨胀接合处 |
|
|
Hamer Blind肓板 |
|
|
Sample Connection 取样连接 |
|
|
Steam Trap 蒸汽汽水阀 |
|
|
Piping Engineered Item管道工程单位 |
|
|
Steam Desuperheater 蒸汽减温器 |
|
|
Vortex breaker 涡流断路器 |
|
|
Grade 平面 |
|
Packed Section 整个区域 |
|
|
Mesh-Type Mist Eliminator 网状除雾器 |
|
|
Note Reference Symbol 注释参照符号 |
|
|
Horizontial Vane-Type Mist Eliminator 水平叶片型除雾器 |
|
|
Primary Process Line 主工艺管道 |
|
|
Secondary Process Line 次工艺管道 |
|
|
Jacketed Pipe 套管 Existing OR Future Line 现有或将有的管道 |
|
|
Flexible Host 柔性软管 |
|
|
Underground Line 地下管道 |
|
|
Internal Signal(software or data link) 内部信号（软件或数据连接） |
|
Instrument Pneumatic Line仪表气源管线 |
|
|
nstrument Capillary Tubing仪表毛细管 |
|
|
Hydraulic Signal 水压信号 |
|
|
Electromagnetic,Sonic,,Optical Or Radioactive Signal电磁、声波、光学 或辐射信号 |
|
|
Heat Traced Line 伴热管线 |
|
|
Electrical Signal 电信号 |
管道附件用细实线按规定的符号在相应处画出。阀门图形符号尺寸一般为长为6 mm，宽为3 mm或长为8 mm，宽为4 mm。

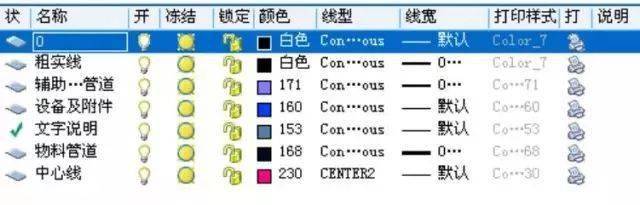

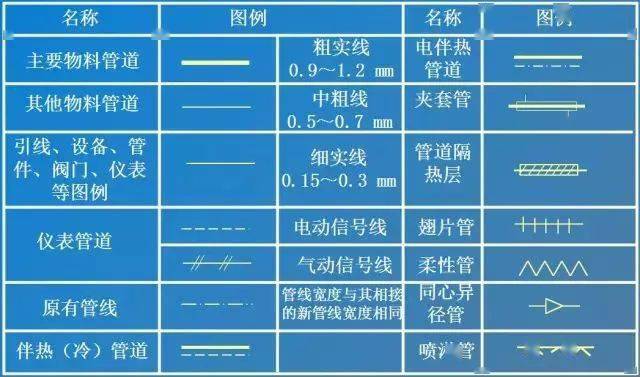

化工工艺图图层和线型
为了安装和检修等目的所加的法兰、螺纹连接件等也应画出。
管道上的阀门、管件要按需要进行标注。当它们的公称直径同所在管道通径不同时，要注出它们的尺寸。当阀门两端的管道等级不同时，应标出管道等级的分界线，阀门的等级应满足高等级管的要求。对于异径管标注大端公称通径乘以小端公称通径。
仪表控制点的画法与标注
画出所有与工艺有关的检测仪表、调节控制系统、分析取样点和取样阀（组）。

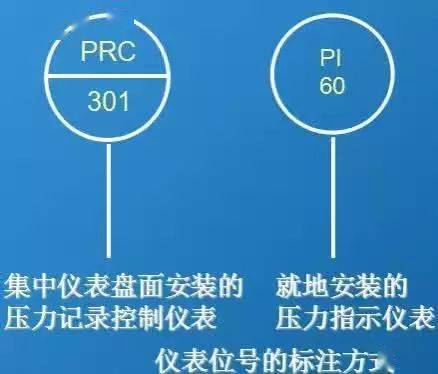

仪表控制点用符号表示，并从其安装位置引出。符号包括图形符号和字母代号，它们组合起来表达仪表功能、被测变量、测量方法。
检测、显示、控制等仪表的图形符号是一个细实线圆圈，其直径约为10 mm。圈外用一条细实线指向工艺管线或设备轮廓线上的检测点

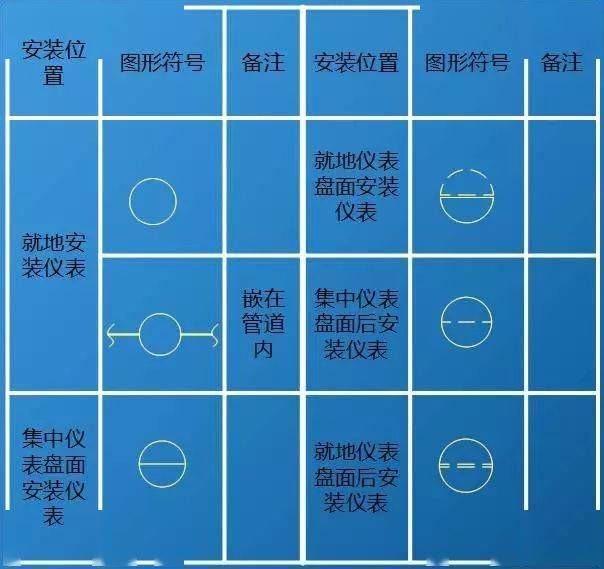

仪表安装位置的图形符号

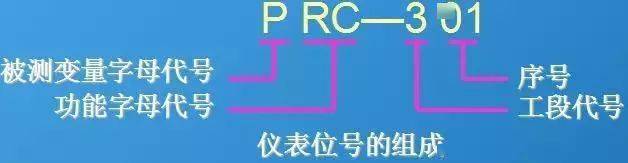

仪表位号
图幅和附注
一般采用A1图幅，横幅绘制，特别简单的用A2图幅，不宜加宽和加长。
附注的内容是对流程图上所采用的，除设备外的所有图例、符号、代号作出的说明。
施工流程图的阅读
1、看标题栏和图例中的说明
2、掌握系统中设备的数量、名称及位号
3、了解主要物料的工艺施工流程线
4、了解其它物料的工艺施工流程线
