介绍

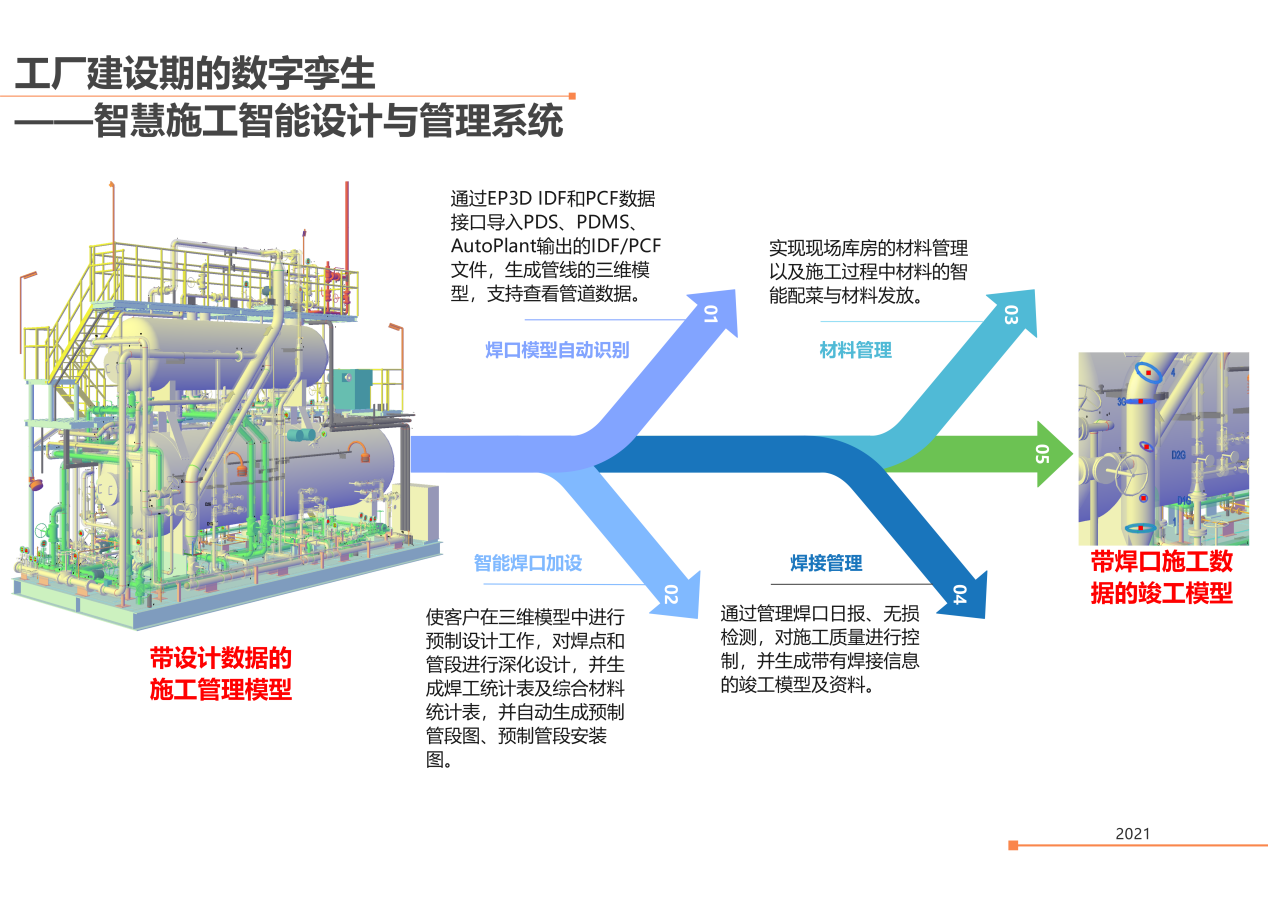

工厂建设期的数字孪生—— 《智慧施工智能设计与管理系统》是一款在数字化移交中，数字孪生建设期的智能工具，通过设计数据智能导入和深化设计，使得设计数据完全准确的应用到施工管理过程中，可实现工程量的统计与区域数据整合，并进行材料智能配菜、发放，焊口上报，无损检测委托，形成带焊口、焊工属性的竣工模型及图纸。
概述 ：

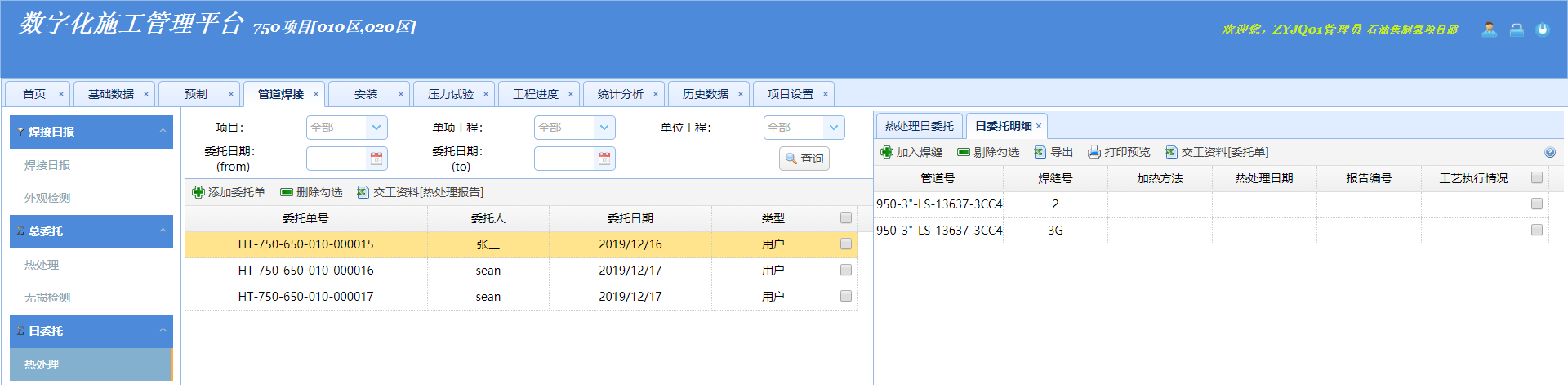

EP3D 管道焊接管理系统支持用户更好的做好现场施工管理，包括：焊口日报管理、热处理及无损检测委托管理、焊接施工进度查询、交工资料管理、试压包管理、焊工管理等多项管理功能。有效提高企业的焊接质量管理控制水平，推进规范化管理进程，满足科学质量管理的需要，将质量管理的过程透明化，流程化。

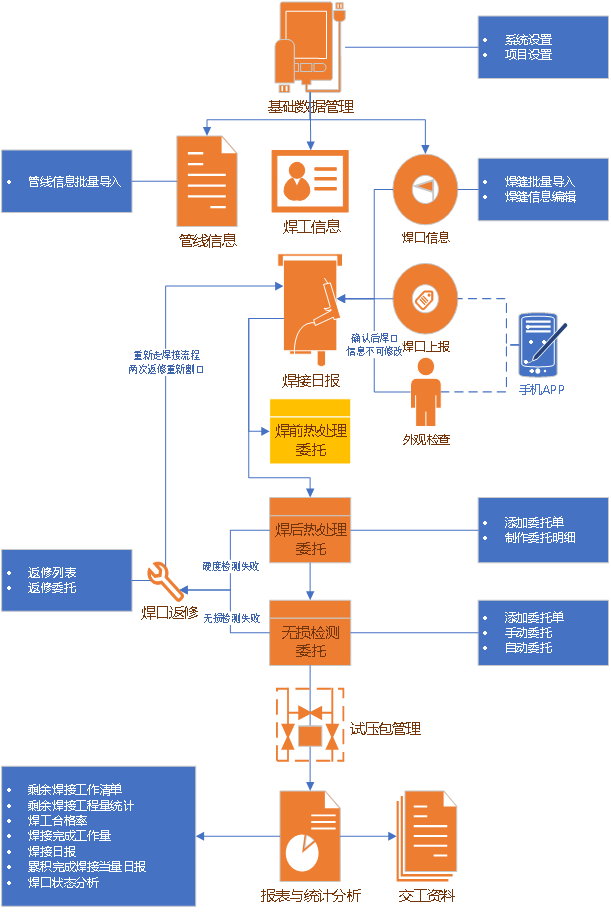

功能：
系统管理：管理集团单位的组织架构、人员及项目信息。基础数据信息：管道信息、焊工信息、焊缝信息。
焊接日报维护：日报填写、外观检查。
焊缝热处理委托：对焊缝进行分区热处理总委托和日委托，总委托侧重施工前的预测，日委托是施工阶段实际的委托情况。
焊缝无损检测委托：对焊缝进行分区无损检测总委托和日委托，总委托侧重施工前的预测，日委托是施工阶段实际的委托情况。
焊口返修、施工进度显示
焊接统计报表：焊工合格率、剩余工作量。
竣工资料生成：
竣工图纸
焊口竣工图
中石化模板
QSY1564-SYG03-A016表-热处理委托单.xlsx
SH3503-J113表-合格焊工登记表.Xlsx
SH3503-J406-1表-管道系统耐压试验条件-确认与试验记录（一）.Xlsx
SH3503-J411-1表-管道焊接接头热处理报告（一）.Xlsx
SH3543-G401表-管道焊接接头无损检测日委托单.Xlsx
SH3543-G403表-管道焊接工作记录.xlsx
中石油模板
QSY1476-SYG01-010表-合格焊工登记表.xlsx
QSY1476-SYG03-A007表-管道焊接热处理报告.Xlsx
QSY1476-SYG03-E006表-压力管道焊接检查记录.Xlsx
QSY1476-SYG03-E008表-管道系统压力试验检测记录.Xlsx
QSY1564-SYG03-A016表-热处理委托单.Xlsx
QSY1564-SYG03-A017表-热处理施工检查记录.Xlsx
QSY1564-SYG03-A019-1表-压力管道无损检测委托单.xlsx
中石化2017模板
SHT3503-J115表-合格焊工登记表.Xlsx
SHT3503-J406-2表-管道系统压力试验记录.Xlsx
SHT3503-J407表-管道系统泄露真空 试验条件确认与试验记录.Xlsx
SHT3503-J408表-管道吹扫清洗检验记录.Xlsx
SHT3503-J409A表-给排水压力流管道压力试验条件确认与试验记录.Xlsx
SHT3503-J411-1表-管道焊接接头热处理报告.Xlsx
SHT3503-J412-1表-管道无损检测结果汇总表.Xlsx
SHT3503-J413-1表-管道无损检测数量统计表.Xlsx
SHT3503-J414表-管道试压包一览表.Xlsx
SHT3543-G402表-管道焊接接头报检检查记录.Xlsx
SHT3543-G409表-管道焊接工艺检查记录.Xlsx
SHT3543-G413-1表-管道焊口检测总委托单.Xlsx
SHT3543-G414表-管道焊口检测委托单.Xlsx
SHT3543-G415表-管道焊口无损检测结果通知单.Xlsx
SHT3543-J415-1表-管道焊接工作记录.xlsx
管道施工上报APP：
根据施工图纸上的二维码扫描焊口信息并上报焊接人员信息及状态，通过APP实现远端填写焊口。查看EP3D焊接管理系统中的统计数据，如焊接进度、返修焊口的信息、合格率等。
